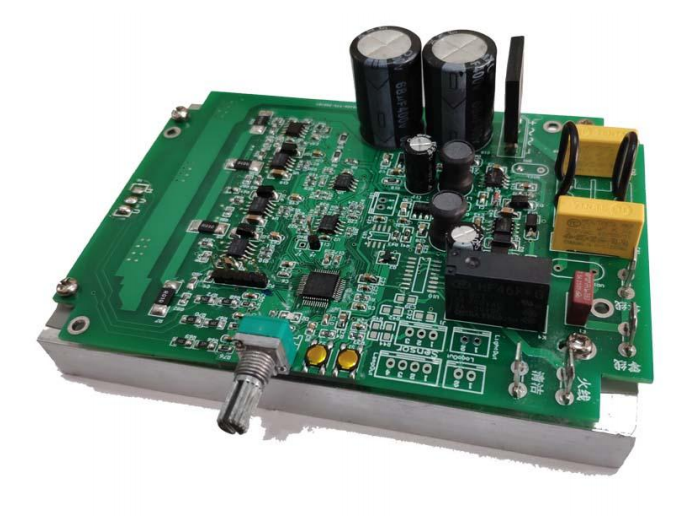

工规高压无刷直流电机驱动方案

作者泰和山木 | 7 月 18, 2025 | 无刷电机驱动

Feature:

Working voltage: 165~265VAC
Power range：100~2500W
Driving method ：无感方波或无感FOC
Rotor position acquire algorithm ：过零点检测或者SMO
Current sampling method ：三电阻电流采样
PWM frequency ：20KHz
Motor speed ：50RPM~100000RPM
Protection：堵转保护，过流保护，过温保护，欠压保护
控制模式：恒力矩，恒速，恒功率
目标市场：车库门匝机，工业风扇，扫地机器人，空气压缩机，水泵类

Key Feature:

三相电流采样，精确控制每一刻相电流
CORTEX-M4内核，120MHz主频，控制电机游刃有余
采用高频注入与反电动势检测转子位置，保证高低速均能高效转动电机
采用硬件过流保护，保证短路输出时也能安全保护
